水上淘金设备的详细组成

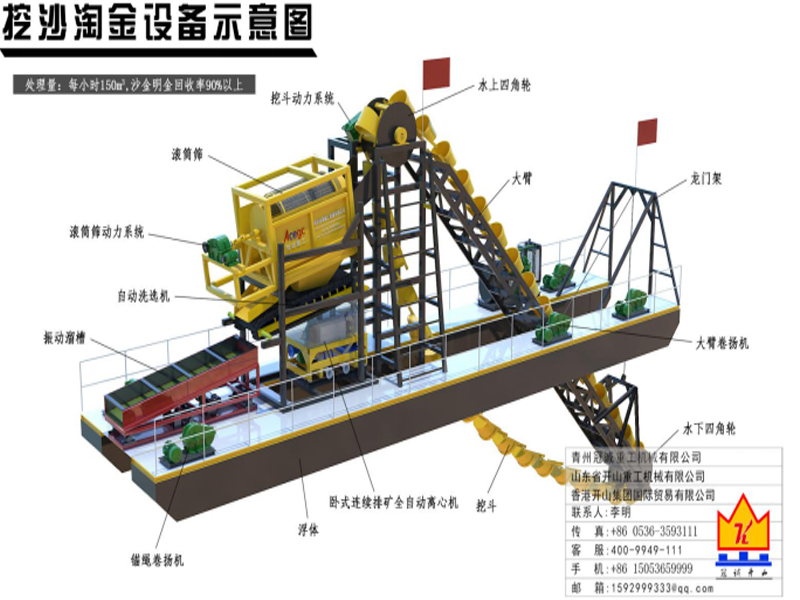

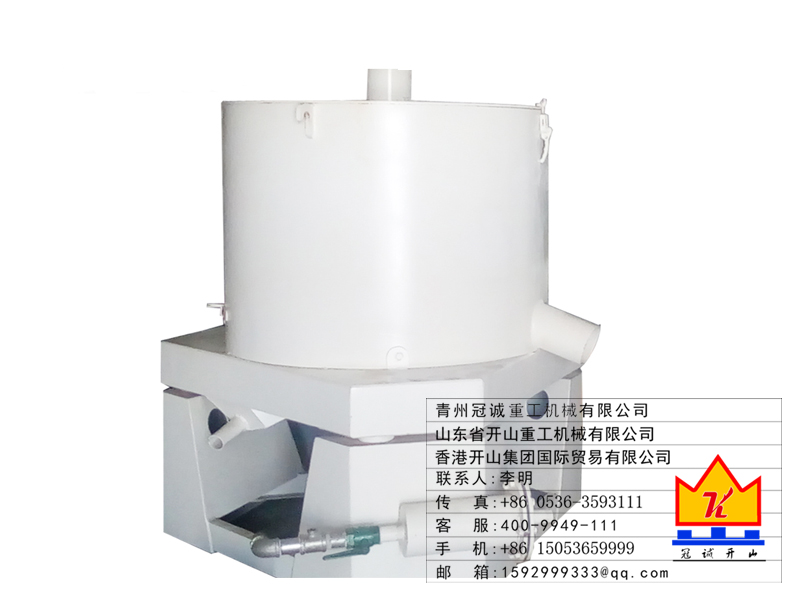

水上淘金设备，主要是各种类型的淘金船，以下是挖斗式淘金船的详细介绍。主要有：挖掘系统-挖斗式，筛分系统-选砂金设备滚筒筛或者振动筛，选金系统-沙金提取设备溜槽、离心机等。

1、    砂金设备挖掘系统：由挖沙斗、链条、水下大臂、上下四角轮、主动力、主减速机、主架等组成，沙金设备主要用于表土和矿砂的采掘作业。

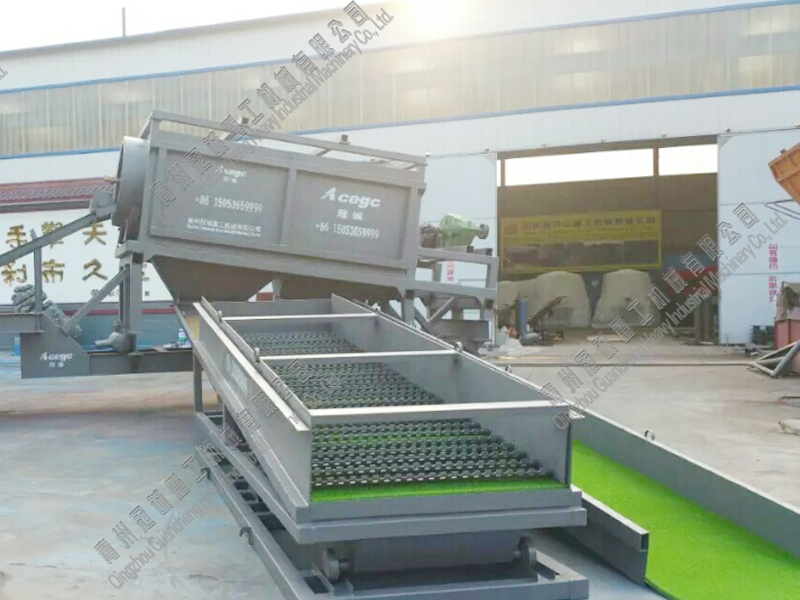

2、  砂金设备选矿设备：由圆筒滚动甄别筛、选金组合溜槽及斗、黄金洗选机组（粗选设备）、跳汰机（精 选设备），用于完成矿砂的洗矿、选矿、碎散、筛分、输送、粗选、精选等作业。

3、  砂金设备 尾矿排弃系统：由胶带输送机、溜槽、电机、减速机等组成，用于排弃砾石和尾矿。

4、  砂金设备供水及矿沙输送系统：有水泵、水管、组合溜槽及斗等组成。用于供水和矿沙输送。

5、  卷扬系统:由大臂提升卷扬机、艏绳卷扬机、提锚卷扬机、横移卷扬机等组成，用于进船、调船、系船、船的横移及水下大臂的提升及升降等的作业。

6、  龙门架：由槽钢、角铁、铁板、滑轮组等组成，用于双体船的连接固定、水下大臂的提升升降等的作业。

7、  船体及船体设施:有平底船和各种船体设施所组成，用于安装淘金船的各种设备和结构，使淘金船平稳的漂浮在水上作业。

8、  上部结构及操作室：包括主方架、操作室、栏杆、梯、吊架、安装架等，用于支撑、固定双船体及用于支撑和安装各种设施和设备，保证淘金船淘金船在作业时方便、合理、安全、可靠。

9、   锚：前进锚、平移锚、油丝绳，两个前进锚、两个平移锚。

10、  电站系统：R6105柴油发电机组、配电柜、控制台（安装在操作室）、油管线路等。用于为整船提供照明、工作用电等。

电控系统：电气控制系统、发电机控制、电力拖动、电气控制及照明等部分组成，用于驱动、控制选金矿机械淘金船的采矿、沙金提取设备选矿、供水、供电、横移等各种电气设备及全传照明。
