150m3/h处理量下挖6米挖沙淘金设备清单

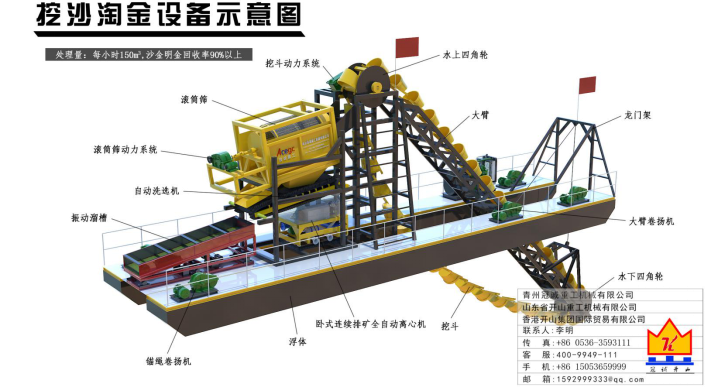

流程概述：
原料通过挖斗送入滚筒筛内进行筛选分级为：6mm以下、6-2cm、2cm以上三种规格，其中2CM以上废料直接通过废料溜槽排出；
6mm以下细料通过料斗进入一台自动洗选机中按矿物比重进行初次选别：含金量高的重矿进入一台80#卧式全自动排矿离心机中进行精选，精料通过排料管排出至料筒中，废料通过废料管排出。含金量低的轻矿排入一台振动溜槽进行收尾后，废料排出至船尾；
6-2cm粗料通过滚筒筛底部溜槽排入振动溜槽进行回收后，废料排出至船尾。
Technological process:
The mixture from buckets moved by wheels under and upaward water to trommel screen then separated to 3sizes material:≤6mm,6-2cm,≥2cm,the biggest which useless are directly getting rid to the river.
The material size ≤6mm from the auto wash&separating machine to be separated 2 types,the one higher in gold then sending to 80#horizontal auto discharging centrifugal contrator to resparate,the tailings discharge to the box,the one low in gold are sending to shaking chute.
The material 6-2cm go through the screen then also washed to shaking chute to separate,then scrap material are sending out of the dredger.
|
名称 |
规格 |
数量 |
功率 |
备注 |
|
浮体Pontoon |
单宽1.8米，高0.92米，长23米 |
1套 |
- |
|
|
挖斗式洗沙机 |
主支架高5.6米：16#槽钢对扣 |
1套 |
37KW-6 |
水下四脚轮外侧使用弹簧钢护边 |
|
滚筒筛 |
净筛孔长度3米，内径1.3米，外径：1.6米 |
1套 |
11 |
|
|
自动洗选机 |
60# |
1套 |
2.2 |
|
|
卧式离心机 |
80#全自动排矿离心机 |
1套 |
7.5 |
PLC电脑控制 |
|
振动溜槽 |
1500*4500 |
1套 |
3 |
|
|
大臂卷扬机 |
400#减速机Speed Reducer |
1台 |
11 |
|
|
主锚 |
350#减速机Speed Reducer |
1台 |
3 |
|
|
锚绳卷扬机 |
3KW |
4台 |
12 |
|
|
水泵 |
7.5KW |
1台 |
7.5 |
|
|
离心泵 |
7.5KW |
1台 |
7.5 |
|
|
总用量功率 |
同时用电量101.7KW，工作中用电量：75.7KW(不含照明及其它建议用150KW发电机组) |
|||
