沙金/明金/单晶体金回收率90%以上组合式砂金设备
2台离心机-每小时200-300吨处理量组合式砂金设备
Capacity200-300tph alluvial gold separting plant
沙金/明金/单晶体金回收率90%以上
Placer/visible/single crystal gold rocovery above 90%
注：每台离心机6mm以下物料处理量80-100吨
≤6mm material work capacity 80-100tph
砂金设备流程概述

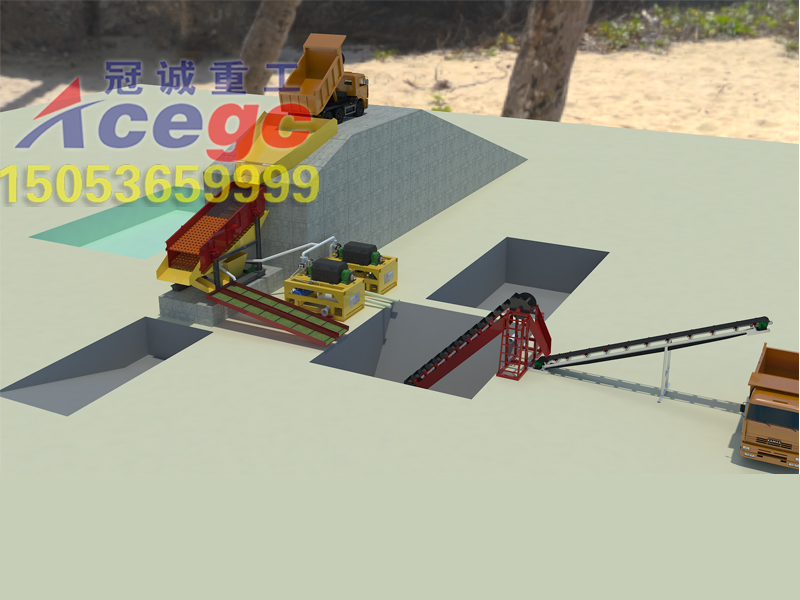

原料通过自卸车将料倒入进料斗中，通过高压水冲入选砂金机械振动筛内进行筛选分级为6mm以下、6-30mm、30mm以上三种规格物料，其中30mm以上的废料直接通过废料溜槽排入废料池内；
6-30mm的中等规格物料排入选砂金机械两条固定式淘金毡溜槽内进行回收后，废料排入废料池中，通过一台砂金机械挖斗式脱水机进行脱水后，由成品料输送机输送至成品料区域；
6mm以下的细料排入料箱内由一台沙泵打入选金矿机械卧式全自动排矿离心机内进行精选，精选后的精料自动排入精料箱内，废料自动排入废料池中，经过砂金机械另一台挖斗式脱水机脱水后，由成品料输送机输送至成品料区域。
Technical process
Raw material get into feed hopper by dump truck,then into vibrating screen to be classified into 3size,≤6mm,6-30mm,≥30mm,the material≥30mm useless will be directly getting rid to to scrap pond;
The material 6-30mm get into 2 fixed gold sluice with carpet to be separated,then scrap will be removed the water by bucket dewater machine,then transported by conveyor to destination area;
The size≤6mm material getting into mineral box then pumping by sand pump into horizontal automatic discharge gold concentrator,the scrap into bucket dewater machine to get rid of water,then transported to destination area.
砂金设备技术参数
Detail parameter
|
名称 |
规格 |
数量 |
功率 |
备注 |
|
进料斗 |
4000*5500mm |
1套 |
- |
|
|
振动筛 |
2100*6000mm |
1套 |
18.5 |
含料斗、支架、浮体等 including feed hopper,holding frames etc |
|
选金矿机械离心机 |
卧式全自动排矿automatic discharge 1200# |
2台 |
43 |
PLC control |
|
挖斗式脱水机 |
斗Bucket1000# |
1套 |
22 |
|
|
固定式淘金毡溜槽 |
1000*6000mm |
2套 |
- |
含淘金毡 including gold carpet |
|
料箱&沙泵 |
2台离心机配6寸沙泵 |
1套 |
22 |
|
|
输送机 |
皮带宽度600， |
2套 |
15 |
按15米杆计算 Pole length 15m |
|
离心泵 |
11KW |
1台 |
11 |
|
|
水泵 |
5.5KW |
1台 |
5.5 |
|
|
配电柜 |
|
1套 |
- |
含至设备电机线，不含电缆线 Inclduing the electric wire excluding the cable |
|
总用电功率 |
137KW |
|||
